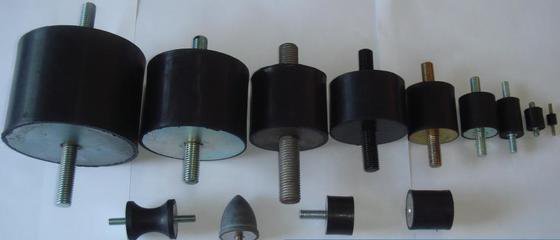

橡膠減震器作為一類重要的減震元件,已被廣泛運用于各類機械、汽車、鐵路機車、水上運輸工具、飛機及其他航空器。可以說，凡是需要用到減震和隔震的地方都需要使用橡膠減震器。橡膠減震器之所以如此被廣泛的運用，是因為它有效的利用了橡膠的如下諸多特性: | |||||
膠料物理機械性能試驗報告單 | |||||
序號 | 物 理 性 能 | 單位 | 標 準 | 實測值 | 試驗方法 |
1 | 供貨狀態 23±2℃ | ||||
1.1 | 硬度 | 邵爾A | 67~73 | 71 | DIN53505 |
1.2 | 拉伸強度 | Mpa | 17 min | 23.6 | DIN53504 |
1.3 | 扯斷伸長率 | % | 250~550 | 466 | DIN53504 |
3 | 70℃×94h熱空氣老化 | DIN53508 | |||
3.1 | 硬度變化 | 邵爾A | 0~+3 | +3 | |
3.2 | 扯斷強度變化 | % | 6 min | 22.2 | |
3.3 | 扯斷伸長率變化 | % | 200~550 | 376 | |
4 | 壓縮永久變形 | PV3307 | |||
4.1 | 23℃×94h×50% | % | 20 max | 18.4 | |
4.2 | 70℃×94h×50% | % | 50 max | 43.5 | |
5 | 低溫性能-35℃×3min | 無裂紋 | 無裂紋 | ISO 812 | |
6 | 回彈性 | % | 40 min | 48.7 | DIN53512 |
7 | 40℃×72小時×200pphm×25%拉伸 | 無裂紋 | 無裂紋 | DIN53509 | |
耐久性試驗 | |||||
測試項目 | 測試條件 | 測試后要求 | 測試結果 | ||
耐久性 （Z向） | 常溫：23±5℃；加載750N±1700N，頻率:5HZ，運行100萬次； | a) 常溫試驗后靜剛度變化不超過30% ； b) 常溫試驗后動剛度變化不超過20%； c) 裂紋長度不超過5mm； d) 裂紋深度不超過5mm； e) 橡膠與金屬不剝離； f) 任何金屬部件或支架屈服和/或破裂不超過2mm。 | 1~3#經100萬次耐久后均無損壞,金屬屈服及破裂等有害缺陷,靜剛度變化1#10.6%,2#10.2%,3#11.5%;動剛度變化1#12.5%;2#10.0%;3#12.9% | ||
高溫：80±2℃；加載750N±1700N，頻率:5HZ，運行50萬次； | 4~6#經50萬次耐久后均無損壞,金屬屈服及破裂等有害缺陷,靜剛度變化4#11.9%,5#11.5%,6#10.9%;動剛度變化4#13.8%;5#13.2%;6#13.1% | ||||
耐久性 （X向） | 常溫：23±5℃；加載0+/-10mm，Z向預載750N,頻率:5HZ，運行80萬次； | a) 常溫試驗后靜剛度變化不超過30% ； b) 常溫試驗后動剛度變化不超過20%； c) 裂紋長度不超過5mm； d) 裂紋深度不超過5mm； e) 橡膠與金屬不剝離； f) 任何金屬部件或支架屈服和/或破裂不超過2mm。 | 7~9#經80萬次耐久后均無損壞,金屬屈服及破裂等有害缺陷,靜剛度變化7#6.1%,8#6.5%,9#5.9%;動剛度變化7#7.1%;8#7.8%;9#6.5% | ||
高溫：80±2℃；加載0+/-10mm，Z向加載750N,頻率:5HZ，運行40萬次； | 10~12#經40萬次耐久后均無損壞,金屬屈服及破裂等有害缺陷,靜剛度變化10#6.8%,11#7.3%,12#7.8%;動剛度變化10#8.8%;11#9.2%;12#9.7% | ||||
耐久性 （Y向） | 常溫：23±5℃；加載±1700N，Z向預載750N,頻率:5HZ，運行80萬次； | a) 常溫試驗后靜剛度變化不超過30% ； b) 常溫試驗后動剛度變化不超過20%； c) 裂紋長度不超過5mm； d) 裂紋深度不超過5mm； e) 橡膠與金屬不剝離； f) 任何金屬部件或支架屈服和/或破裂不超過2mm。 | 13~15#經80萬次耐久后均無損壞,金屬屈服及破裂等有害缺陷,靜剛度變化13#7.8%,14#7.5%,15#7.1%;動剛度變化13#10.1%;14#9.2%;15#8.9% | ||
高溫：80±2℃；加載±1700N，Z向預載750N,頻率:5HZ，運行40萬次； | 16~18#經40萬次耐久后均無損壞,金屬屈服及破裂等有害缺陷,靜剛度變化16#8.5%,17#7.8%,18#8.2%;動剛度變化16#10.5%;17#9.9%;18#10.1% | ||||
靜剛度試驗 | |||||
測試項目 | 測試條件/方法 | 單位 | 標準值 | 實測值 1# | 實測值 2# |
Z向靜剛度 | 加載范圍:±3000N 速度：10mm/min 計算范圍：500N~800N | N/mm | 116±15% | 111.4 | 122.6 |
Z向動剛度 | 預載-650N，25Hz±0.2mm | N/mm | ≤185 | 148.2 | 154 |
預載-650N，200Hz±0.05mm | N/mm | 實測 | 258.6 | 264.3 | |
X向靜剛度 | 加載范圍:±500N,速度：10mm/min 計算范圍：±1mm | N/mm | 32±15% | 29.7 | 31.3 |
Y向靜剛度 | 加載范圍:±3000N,速度：10mm/min,計算范圍:±1mm | N/mm | 95±15% | 87.3 | 89.2 |
